一、产品概述

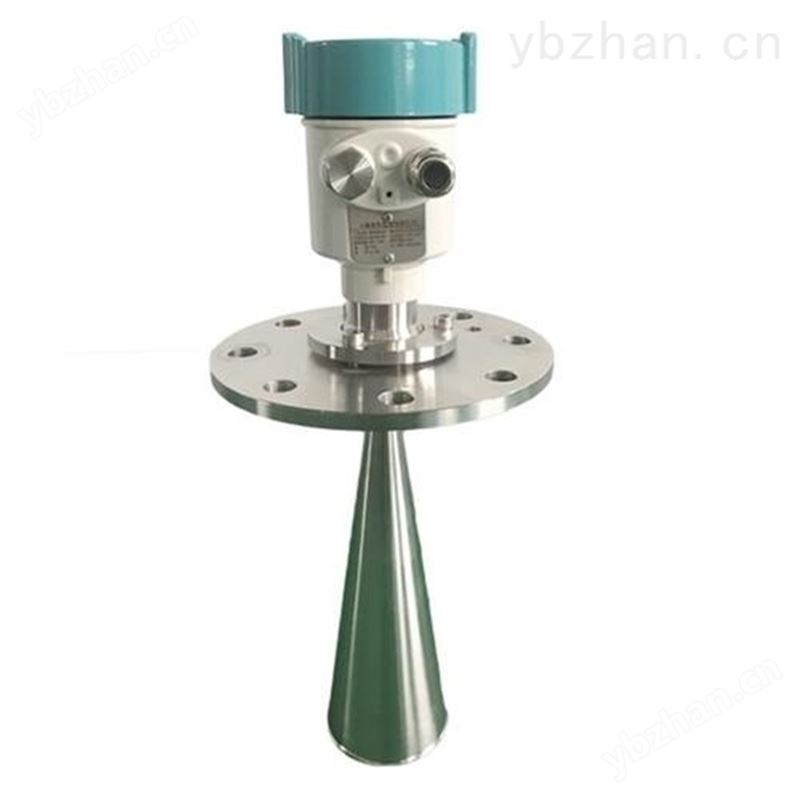

棒式雷达物位计传感器是*的雷达式物位测量仪表测量距离大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4~20mA叠加HART信号。
二、测量原理
雷达物位计由电子单元产生微波脉冲，通过天线系统发射并接收。雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号，一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
三、棒式雷达物位计 产品参数
测量范围：20米
过程连接：G1螺纹1/2NPT
介质温度：-40~120℃
过程压力：-0.1~0.3Mpa
精 度：±10mm
频率范围：6GHz
防爆等级：Exb IIBT4 Gb
防护等级：IP67
信号输出：4~20mA/HART(两线/四线)
应 用：过程条件简单，腐蚀性的液体、浆料、固体比如：污水储罐，酸碱储罐，浆料储罐，固体颗粒，小型储油罐
四、产品选型
| 单元 | 参数 | |||||
| 防爆 | P 标准型（非防爆型） I 隔爆型（Exd II BT4 Gb） | |||||
| 连接过程/材料 | G螺纹G1 N螺纹G1NPT A PP法兰DN50 PN16C型 B PP法兰DN80 PN16C型 C PP法兰DN100 PN16C型 D PP法兰DN150 PN16C型 E PP法兰DN250 PN16C型 Y特殊定制 | |||||
| 天线型式/材料/ 过程温度 | SP 塑料棒/PP/-40~100℃ SP 塑料棒/PTFE/-40~120℃ | |||||
| 电子单元 | 3 (4~20)mA/24VDC/HART两线制 4 (4~20)mA/220VAC /四线制 5 RS485/Modbus | |||||
| 外壳/防护等级 | L 铝/IP67 G不锈钢304/IP67 | |||||
| 电缆进线 | M M20*1.5 N 1/2NPT | |||||
| 容器接管长度 | A 50mm B 100mm C 150mm D 200mm E 250mm Y特殊定制 | |||||
