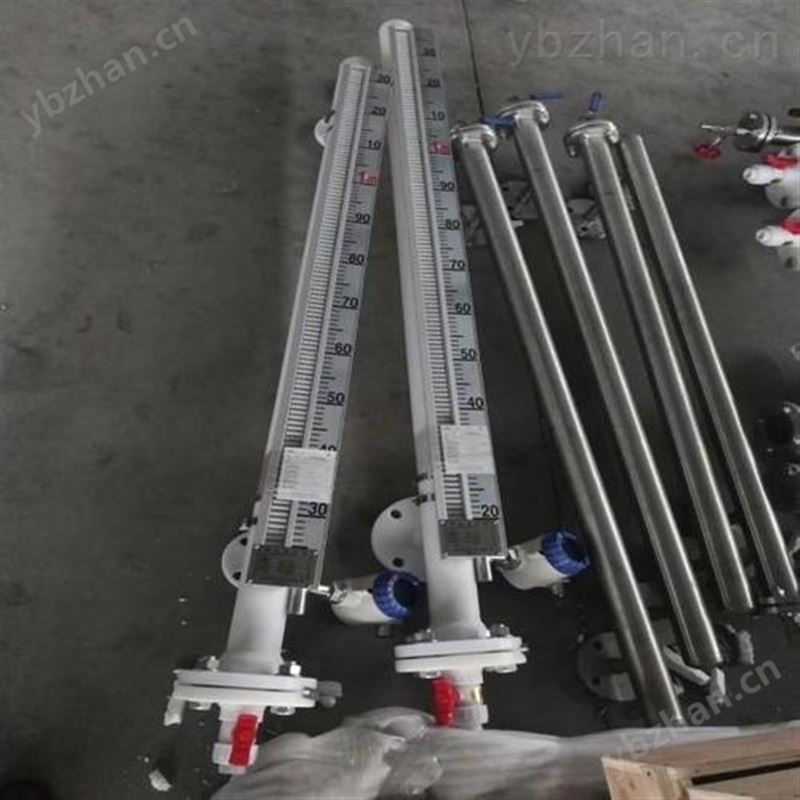

电伴热型磁翻板液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业 部颁布的磁性液位计标准HG／T21584-95研制生产的产品。可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。

电伴热型磁翻板液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其*性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、*性、实用性。

主要特点为：

１、密封性强，不易渗透——本系列产品采用特殊接口处理，更适合液氨等高渗透场合使用

２、耐高温、高压能力强——本系列产品大温度可大600℃,大压力可达25MPa

３、耐腐蚀能力——本系列产品采用不锈钢内衬PTFE工艺,使产品防腐能力*

４、可在低温场合使用——本系列产品采用特殊夹套工艺，零下200度场合也能应付自如

５、信号远传能力强——本产品信号输出可为开关量、模拟量，可带HART协议

工作原理

电伴热型磁翻板液位计由连通器、主导管、磁性浮子、现场指示牌，及捆绑式液位变送器或液位开关组成。本产品利用的基本原理是阿基米德原理(浮力原理)及磁荷同性相斥、异性相吸的特性。当主导管内磁性浮子随液位升、降时，通过磁耦合驱动指示器内磁翻柱翻转，实现就地观测和信号远传 显示。

适用范围

由于此产品线较长，可涵盖温度从-200℃～ 600℃，压力从常压到25MPa的大多数场合。有不锈钢，

如CR-UHZ-C0x型；有顶装式，如CR-UHZ-D0x型；有防腐型，如CR-UHZ-DFx型；有卫生级，如CR-UHZ-W0x；有夹套

防冻型，如CR-UHZ-xxxJ1～CR-UHZ-xxxJ3；有吊绳型，如CR-UHZ－DS1型；有旁通管型安装式的，如CR-UHZ-Cxxa/b型。

技术参数

    测量范围：150～15000mm

    精确度：±10mm

    工作压力：常压～25MPa

    工作温度：-200～600℃

    介质密度：0.5～2.0 g/cm3

    介质密度差：≥150kg／m3（测量界位）

    环境振动：频率≤25Hz 振幅≤0.5mm

    跟随速度：≤0.08m/s

    介质粘度：≤0.4Pa.S（可采用夹套加热改善粘度条件）

    过程连接：

    侧装法兰：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97

    顶装法兰：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97或者由客户安装尺寸。

    材质：

    主导管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE

    浮子：钛；PTFE　

安装与调试

    1、CR-UHZ系列产品已经经过我公司严格的试压、模拟运行等测试。零位已经迁至实际零位，用户可以直接安装。

   ２、安装时需注意主导管内切勿进入导磁杂质，以免影响浮球与显示板的磁耦合性能。

   ３、安装完成后需进行一次磁柱矫正，具体过程见使用说明书。
